Nieuwe CLAAS zwadharken met een werkbreedte van 9,30 tot 15 m

CLAAS Grasland 8 september 2021

Nieuwe CLAAS zwadharken met een werkbreedte van 9,30 tot 15 m

CLAAS introduceert met vier volledig nieuw ontwikkelde modellen een nieuwe generatie zwadharken met vier rotoren. Kenmerkend voor alle modellen zijn de geringe transporthoogte, aanpassing van de rotoren aan de bodem en de eenvoudige bediening.

De modellen zijn nieuw ontworpen, beschikken over innovatieve kenmerken en uitgekiende functies waarmee het werk lichter wordt. Bovendien is met deze nieuwe zwadharken een hoge kwaliteit van het voer en de capaciteit gewaarborgd.

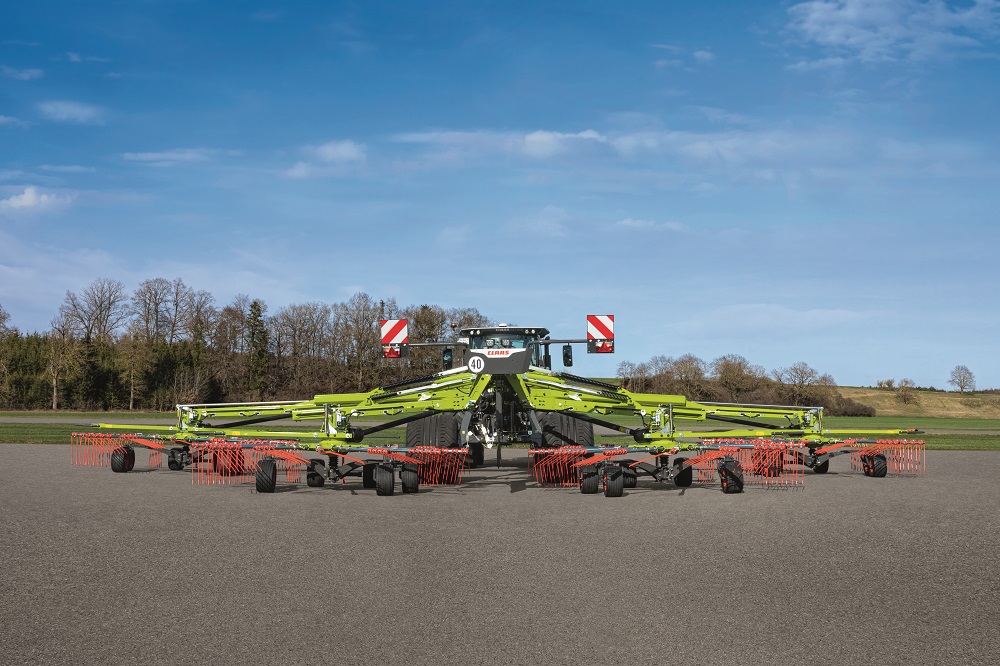

De nieuwe LINER zwadharken met vier rotoren van CLAAS in één oogopslag
Bron: CLAAS

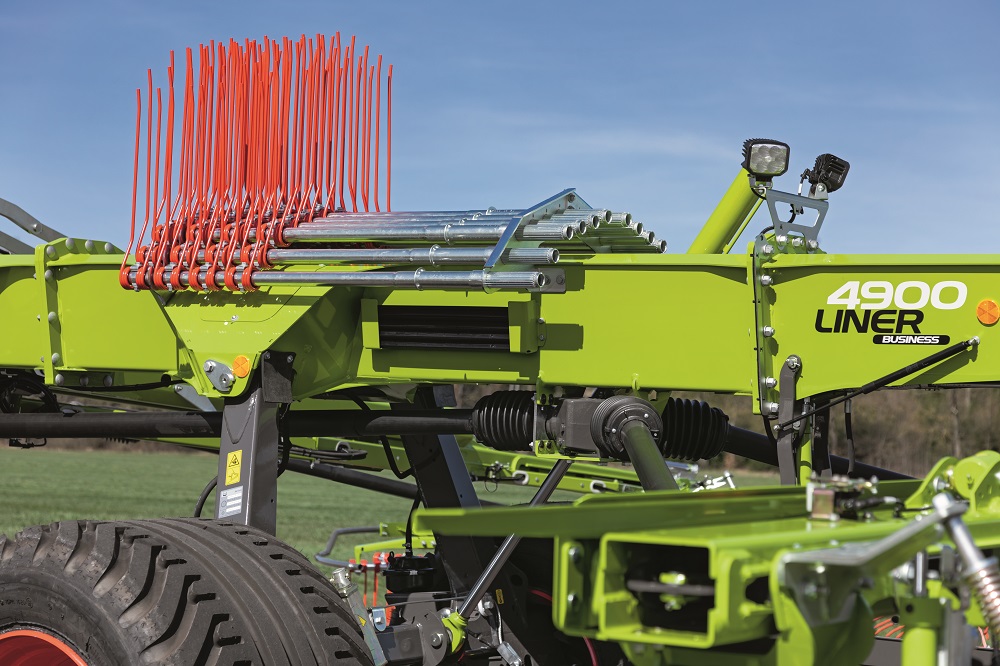

Robuust hoofdframe, inwendige leidingen, gepatenteerde telescooparmen

De ruggengraat van de nieuwe LINER modellen zijn gevormd door een hoofdframe van stevig staal, waarvan de geometrie overeenkomt met die van telescoopkranen. Dankzij de enorme diameter zorgt de constructie in combinatie met het trapezeprofiel voor een uitgebalanceerd vermogen en stabiliteit.

Anders dan bij de vorige modellen worden de armen met behulp van een gepatenteerd systeem met C-profiel en rails uitgeschoven, waardoor de werkbreedte snel kan worden aangepast.

Afhankelijk van het model kan de werkbreedte van de rotoren worden versteld van 3,40 naar 4,90 m, waardoor de totale werkbreedte van de modelserie kan variëren van 9,30 tot 15 m. De breedte van een zwad kan worden versteld van 1,30 – 2,20 m bij LINER 4700, 1,40 – 2,40 m bij LINER 4800 en 1,40 – 2,50 m bij LINER 4900.

Aandrijving doormiddel van aftakas

Alle vier de rotoren worden direct en efficiënt aangedreven door middel van een aftakas. Hierdoor zijn 50 procent hogere harkkrachten mogelijk in vergelijking met een hydraulische aandrijving. Alle rotoren zijn afzonderlijk met slipkoppelingen tegen overbelasting beveiligd die, in tegenstelling tot nokkenschakelingkoppelingen, zachter aangrijpen en ook bij voorkomende belastingspieken ervoor zorgen dat er non-stop kan worden doorgewerkt.

CLAAS

Zwadklok met duurzame curvebaan

De diameter, het aantal tanden en toerental zijn identiek bij de rotoren voor en achter. Op deze manier komt een optimaal samenspel tussen de voorste, breed harkende rotoren en de achterste, grote massa’s verplaatsende rotoren tot stand, waardoor niet alleen een optimale doorvoer maar ook homogene zwaden worden gerealiseerd. De diameter van de rotoren van LINER 4700 is 3,30 m. Bij LINER 4800 is dit exact 3,50 m.

De rotoren van LINER 4900 hebben een diameter van 3,80 m en beschikken met 14 tandarmen over 2 tandarmen meer dan de kleinere modellen. Met een diameter van 57 mm zijn de lagerpijpen tegen zware belasting bestand.

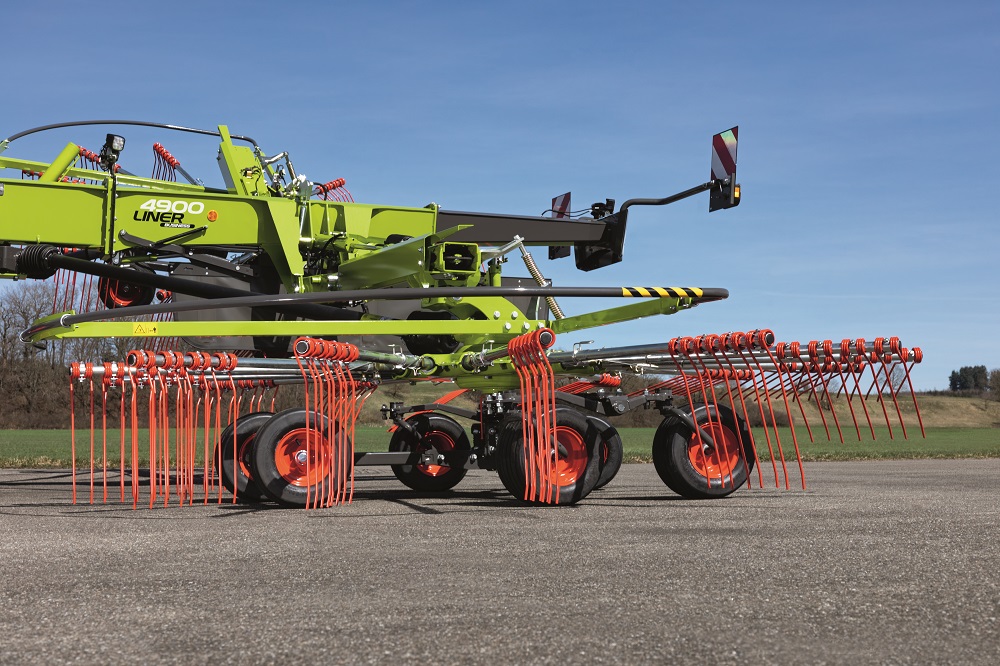

Nieuwe cardanische ophanging voor uitgekiende aanpassing aan de bodem

Alle vier de rotoren van de LINER zwadharken zijn cardanisch opgehangen en kunnen dankzij de nieuwe cardanconstructie vrij in drie richtingen bewegen. De gepatenteerde GRASS CARE rotorgeleiding met dubbele vering zorgt ervoor dat de rotoren rustig blijven draaien, ook bij hoge snelheden. In combinatie met de ophanging wordt daardoor slechts 20 procent van het gewicht naar de voorste wielen van de rotoren overgebracht; met optimale aanpassing aan de bodemcontouren als resultaat.

Bij het dalen van de tandarmen worden eerst de achterste loopwielen van de rotoren op de grond gezet – het zogenaamde ‘jet’-effect – waardoor de graszode niet wordt beschadigd.

Alle vier de modellen van de zwadharken zijn standaard voorzien van een onderstel met vier wielen. De wielen zijn dicht bij de werpcirkel van de tanden aangebracht; voor een rustige geleiding van de rotoren en optimale aanpassing aan de bodemcontouren.

De twee achterwielen van het onderstel kunnen bij alle modellen vrij ronddraaien. Als optie kunnen alle modellen ook worden uitgerust met een onderstel met zes wielen; waarbij de achterwielen van de rotoren worden vervangen door pendelassen. Bovendien zijn als optie voor het onderstel brede banden leverbaar voor een uiterst nauwkeurige geleiding van de rotoren, waarbij de graszode optimaal wordt ontzien.

Harken

PROFIX beugelbeveiliging

De uit 20 delen bestaande multisplines van de tandarmen zijn spelingsvrij gemonteerd en voorzien van een PROFIX beugelbeveiliging. Deze kunnen dan ook heel eenvoudig worden verwijderd en vervangen. Ook de zwadklok is uitstekend beveiligd met een geïntegreerde, gedefinieerde buigplaats voor alle tandarmen.

De dubbele tanden worden op de tandarmen geschoven en vervolgens met een bout vastgezet om het risico op breuk te verminderen. Mocht dit echter toch optreden, dan blijft de betreffende tand op de arm aanwezig en gaat dan niet verloren. Per tandarm zijn vier dubbele tanden met een diameter van 9,5 mm gemonteerd. Dankzij de dubbel geknikte vorm van de silagetanden met een hoek van 10 graden aan het uiteinde en naloop van 10 mm; kan niet alleen gelijkmatig worden geharkt maar kunnen ook optimaal zwaden worden gevormd.

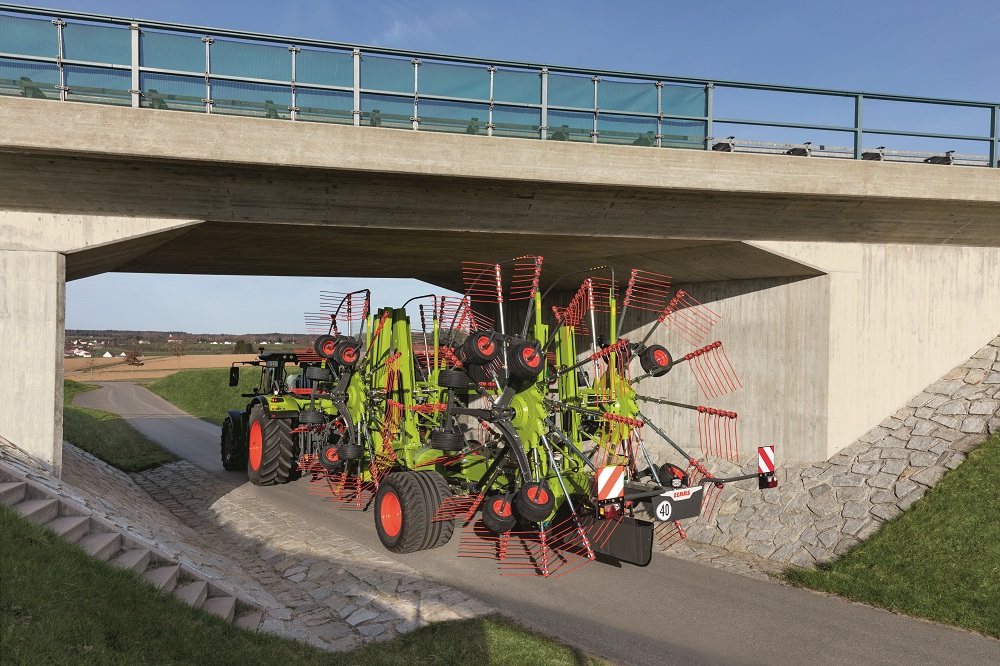

Compact transport

Voor transport op de weg worden de telescooparmen volledig ingetrokken en 90° naar frame toe gedraaid. Nadat het hoofdonderstel hydraulisch is neergelaten; heeft het systeem een transporthoogte die minder dan 4,0 meter bedraagt, zonder dat de tanden hoeven te worden gedemonteerd. Hierdoor neemt de ombouwtijd af omdat het inklappen naar de transportstand en uitklappen naar de werkstand in luttele seconden kan worden uitgevoerd; zonder dat de tractorchauffeur hoeft uit te stappen. Voor rustig transport is de cardanische ophanging van de voorste rotoren automatisch mechanisch vastgezet. De armen zelf beschikken over een automatische transportvergrendeling.

De nieuwe tweepunts aanbouwbeugel met een maximale stuurhoek van 80° zorgt voor maximale wendbaarheid bij het manoeuvreren. De achterste verlichtingshouders kunnen voor instelwerkzaamheden of bij nauwe ingangen van percelen naar binnen worden gedraaid.

Transport CLAAS

Bron: Kamps de Wild
